Балка 25 Ш1



балка ГОСТ 8239-89

  • Площадь поперечного сечения балки 25Ш1 см/кв = 56,24
  • Масса балки 25Ш1 в кг., 1 п/метра m = 44,1 кг
  • Высота стальной балки h = 244 мм
  • Ширина полки балки b = 175 мм
  • Толщина стенки двутавровой балки S = 7 мм
  • Средняя толщина полки балки двутавровой t – 11 мм
  • Длина широкополочного двутавра 25Ш1 от 4-12 м. (доп. откл. +40-80 мм) (мерной, немерной, кратной мерной длины) по ГОСТу допускается изготовления балки длиной более 12 м ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ

Цена балки 25Ш1

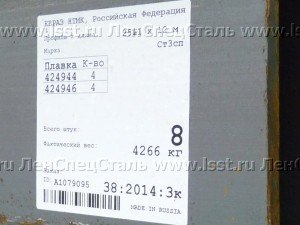

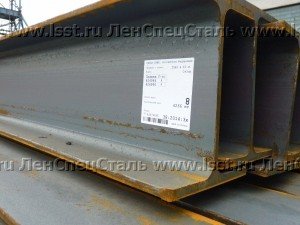

Балка 25Ш1 ЛенСпецСтальБалка двутавровая 25Ш1 ЛенСпецСталь


Балка двутавровая 25Ш1

Балка двутавровая с широкими полками, изготавливается по СТО АСЧМ 20-93, горячекатаным способом, применяется в строительстве, воспринимает поперечные нагрузки. Часто используется для создания перекрытий производственных и торговых зданий с большими пролетами, может применяться в платформах и эстакадах специального назначения. Перекос полки ∆ не более 0,0125 ее ширины, толщина полки имеет отклонение не более -0,6 мм, ширина полки ±2,0%, высота ±2,5%. Имеет два класса точности прокатки – обычный и повышенный. Точность прокатки зависит от количества проходов через вальцы, для повышенной категории точности количество проходов может составлять до 13-ти раз.

Для изготовления балок, эксплуатируемых в условиях повышенной нагрузки, применяют высокопрочные стали 09Г2С, 30ХГСН2А, 30ХГСА, и др. Такие стали благодаря подбору легирующих элементов и специальной термической обработки обладают показателями прочности примерно вдвое большей, чем обыкновенные конструкционные стали. Радиусы закруглений на балках при маркировке не указываются, они используются только во время построения калибра. Балки выпускаются различных линейных размеров в пределах 4 12 метров, по специальному заказу показатели длины могут быть изменены.

Основными производителями широкополочной двутавровой балки 25Ш1 в России на сегодняшний день являются такие комбинаты как ОАО "НТМК", ОАО "ЧМК" с 2012 года

Поперечное сечение размеры полки, стенки и средняя толщина полки, радиус двутавровой стальной широкополочной балки 25Ш1 по СТО АСЧМ 20-93, должно соответствовать указанным размерам в мм., на чертеже.
