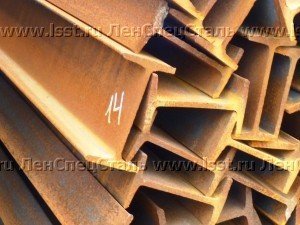

Балка 14
- Вес балки 14 в кг., 1 п/метра m = 13,70 кг
- Высота стальной балки №14 h = 140,0 мм
- Ширина полки балки 14 b = 73,0 мм
- Толщина стенки двутавровой балки s = 7,5 мм
- Средняя толщина полки балки двутавровой t – 8,1 м
Балка двутавровая с уклоном внутренних граней полок ГОСТ 8239-89
Изготавливается методом горячего проката по ГОСТ 8239-74 на прокатных станах, заготовка нагревается до 1100-1250°С, количество проходов – 9-13, зависит от первоначальных размеров заготовки и точности конечного изделия. У балки наклона граней колеблется в пределах 6-12° с учетом назначения. Для изготовления используется конструкционные стали и стали обыкновенного показателя качества, процент содержания углерода не более 0,6% (Ст0, Ст3сп, Ст5кп и пр.). Этот материал имеет наименьшую цену, по своим физическим свойствам подходит для конструктивных строительных элементов и машиностроении. Для ответственных конструкций могут изготавливаться из более качественных сталей (углеродистая или низколегированная) Ст08кп, Ст10пс и пр.
Выплавляются в конверторных или мартеновских печах, но качество шихты, процессы плавки и разливки более тщательно контролируется. По степени раскисления делятся на три вида: спокойные, полуспокойные и кипящие (неспокойные). Различие состоит в количестве содержащегося в металле углерода, кислорода и азота. Самое большое количество перечисленных элементов имеют кипящие стали. Реализуется стандартной длины, по специальному заказу длина проката может быть изменена. Предельные отклонения по высоте для балки 14 обыкновенной точности не превышают ±2,0%.
Основными производителями 14 балки в России на сегодняшний день являются такие комбинаты как ОАО "НТМК", ОАО "ЧМК" с 2012 года.
Технические условия соответствуют ГОСТу 8239-89 (двутавры стальные горячекатаные, сортамент) номер равен высоте в сантиметрах, с параллельными гранями полок одинаковой ширины. Балка 14 используется в качестве самостоятельных элементов строительных конструкций, с учетом условий использования разделяется на несколько групп.
Балка 14 главным образом используется в строительных элементах конструкций с умеренными статическими нагрузками. Может применяться во время изготовления рам грузоподъемных лебедок, в станкостроении, для возведения временных перекрытий, опор, различных металлоконструкциях
По ГОСТ 8239-89 уклон граней полок должен укладываться в рамках 6-12%.
Все замеры для контроля точности балки производится в 500 мм от любого торца балки 14 согласно ГОСТ 8239-89.
