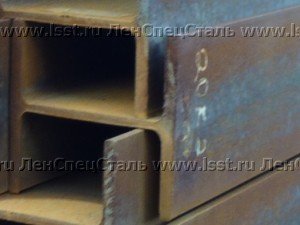

Балка 20 К2
- Площадь поперечного сечения колонной балки 20К2. см/кв = 59,70
- Масса балки 20 К2 в кг., 1 п/метра m= 49,9 кг. (доп. откл. по массе 1 п/м +3; -5%)
- Высота стальной балки h = 198 мм. (доп. откл. +/- 2-3мм)
- Ширина полки балки b = 200 мм. (доп. откл. +/- 2-3)
- Толщина стенки двутавровой балки s = 7 мм. (доп. откл. +/- 0,7)
- Средняя толщина полки балки двутавровой t – 11,5 мм. (доп. откл. +/- 1,5 мм)
- Радиус внутреннего закругления 20 К2 балки R – 13 мм.
- Длина 20К2 балки от 4-12 м. (доп. откл. +40-80 мм) (мерной, немерной, кратной мерной длины) по ГОСТу допускается изготовления балки длиной более 12 м ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ.
Колонные двутавровые балки 20 К2 выпускаются методом горячей прокатки и могут быть с параллельными плоскостями граней и с гранями под уклон (ГОСТ 535-88). Прокатанная балка колонного типа применяется для восприятия продольных нагрузок, имеет большую сопротивляемость на изгиб. Сортамент балок с параллельными полками отвечает требованиям СТО АСЧМ 20-93, ГОСТ 26020-83. Двутавры (балки), имеющие уклон полок, производятся по ГОСТ 8239-89, угол наклона граней полок находится в пределах 12°. Является самостоятельным несущим элементом в строительстве, применяется при возведении модульных сборно-разборных зданий для торговли и производственных цехов, может выдерживать незначительные нагрузки на изгиб.
Изготавливается методом горячего качения на специальных станах, при нагреве заготовки до 1100-1250 °С, число проходов зависит от первоначальных размеров заготовки и необходимой конечной точности. Точность размеров может быть обыкновенной (В) или повышенной (Б). Балка 20 К2 изготавливается длиной 4 - 12 метров, размеры могут быть кратными или длинномерными. Последние производятся только по индивидуальному заказу. Оптимальное распределение металла по толщине позволяет иметь высокие показатели по прочности, имея незначительный удельный вес.
Все замеры для контроля точности балки производятся в 500 мм от любого торца балки 20 К2 согласно ГОСТ 8239-89.
