Балка 25 Б1
- Масса балки 25 Б1 в кг, 1 п/метра m= 21,3 кг. (доп. откл. по массе 1 п/м +3; -5%)
- Высота стальной балки h = 248,0 мм. (доп. откл. +/- 2 мм)
- Ширина полки балки b = 124,0 мм. (доп. откл. +/- 2-2.5)
- Толщина стенки двутавровой балки s = 5,0 мм. (доп. откл. +/- 3)
- Средняя толщина полки балки двутавровой t – 8,0 мм. (доп. откл. +/- 0,4-0,7 мм)
- Радиус внутреннего закругления 25Б1 балки R – 8,5 мм.
- Длина 25Б1 балки от 4-12 м. (доп. откл. +40-80 мм) (мерной, немерной, кратной мерной длины) по ГОСТу допускается изготовление балки длиной более 12 м ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ.
- Кривизна 25Б1 нормальной двутавровой балки не должна превышать 0,2 % длины.

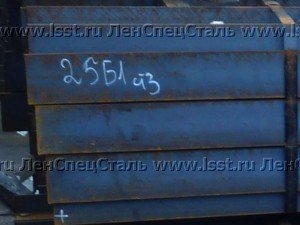

Балка двутавровая 25Б1
Нормальная ширина полок, используется во многих сферах, имеет наиболее универсальные физические характеристики. Может работать на восприятие нагрузок на изгиб, отлично воспринимает усилия на сжатие. Материал изготовления – строительная сталь Ст 3, Ст 4, Ст 5 и др. По специальному заказу может быть изготовлена из среднеуглеродистых сталей, увеличение количества углерода (до 0,7%) придает балке меньшую текучесть – размеры не изменяются под воздействием длительных статических нагрузок.
Бывают горячекатаными с параллельными полками (СТО АСЧМ 20-93) или горячекатаными с угловыми полками. Прокатный способ изготовления повышает физические характеристики балок, но является более затратным. Для уменьшения себестоимости продукции применяются метод сварки, сварные балки отвечают ГОСТ 19425-74. По специальному заказу потребителя изготавливаются балки, имеющие возможность работать в химических цехах с наличием агрессивных химических соединений. Для таких изделий применяют легированные стали 12Х2Н4А, 12Х2МА и др. Стали изготавливают по ГОСТ 4543-71, категорически не допускаются отклонения сверх установленных ГОСТ-ами норм. Цифры после буквенных обозначений указывают на процентное содержание легирующего химического элемента.
Основными производителями 25 балки в России на сегодняшний день являются такие комбинаты, как ОАО "НТМК", ОАО "ЧМК" с 2012 года.
