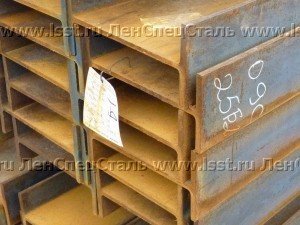

Балка 25 Б2
- Площадь поперечного сечения 25Б2 балки см/кв =
- Масса балки 25Б2 в кг., 1 п/метра m = 29,6 кг. (доп. откл. по массе 1 п/м +3; -5%)
- Высота стальной балки h = 250,0 мм. (доп. откл. +/- 2 мм)
- Ширина полки балки b = 125,0 мм. (доп. откл. +/- 2-2.5)
- Толщина стенки двутавровой балки s = 6,0 мм. (доп. откл. +/- 3)
- Средняя толщина полки балки двутавровой t – 9,0 мм. (доп. откл. +/- 0,4-0,7 мм)
- Радиус внутреннего закругления балки 25Б2 R – 8 мм
- Длина нормальной двутавровой балки 25Б2 от 4-12 м (мерной, немерной, кратной мерной длины) по ГОСТу допускается изготовление балки длиной более 12 м ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ
- Кривизна 25Б2 двутавровой балки не должна превышать 0,2 % длины
Балка 25Б2 ГОСТ 26020-83
Двутавровая нормальная балка с параллельными гранями полок, отвечает ГОСТ 26020-83, СТО АСЧМ 20-93 и ГОСТ 535-88, используется как несущая отдельно стоящая конструкция, может применяться во время строительства зданий различного назначения с большой высотой и полезной площадью. Изготавливается из строительных сталей, имеет высокие показатели по устойчивости на изгиб, растяжение и сжатие, высокий коэффициент эффективности при небольшом удельном весе. С нормальной шириной полок, грани полок параллельные. По специальному заказу может изготавливаться из легированных сталей ГОСТ 4543-71, может добавляться хром, молибден и другие химические элементы, в конце все легированные стали имеют обозначение – букву А. Особо высококачественные имеют в обозначении букву Ш – 20ХГНТР-Ш, что указывает на их сложный химический состав и уникальные характеристики.
Литейные стали конструкционные ГОСТ 977-88 в конце наименования имеют букву Л, используются в качестве несущих опор для сложных конструктивных элементов, могут сопротивляться коррозионным процессам, не боятся высоких температур нагрева. Имеют повышенную вязкость, способны сохранять первоначальные линейные размеры под воздействием больших динамических нагрузок. В качестве длины балки принимается значение максимального размера с перпендикулярными к оси торцами.
Поперечное сечение, размеры полки, стенки и средняя толщина полки, радиус двутавровой стальной горячекатаной с нормальными гранями полок 25Б2 балки, должны соответствовать указанным размерам в мм. на чертеже.
