Балка 25 К1
- Площадь поперечного сечения 25К1 балки см/кв = 83,08
- Масса балки 25К1 в кг., 1 п/метра m = 62,6 кг. (доп. откл. по массе 1 п/м +3; -5%)
- Высота стальной балки h = 246 мм. (доп. откл. +/- 2 мм)
- Ширина полки балки b = 249 мм. (доп. откл. +/- 2-2.5)
- Толщина стенки двутавровой балки s = 8,0 мм. (доп. откл. +/- 3)
- Средняя толщина полки балки двутавровой t – 12,0 мм. (доп. откл. +/- 0,4-0,7 мм)
- Длина 25К1 балки от 4-12 м (мерной, немерной, кратной мерной длины) по ГОСТу допускается изготовления балки длиной более 12 м ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ.

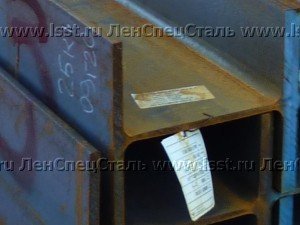

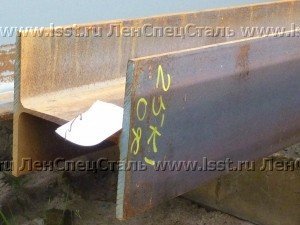

Балка двутавровая 25К1
Балка колонного типа, работает не сжатие, используется в различных строительных конструкциях для изготовления решетчатых колон, на изгиб работает плохо. Балки производят на прокатных станах из нагретых до 1100-1250°С заготовок путем прокатки между несколькими вальцами до получения нужного размера. Количество прокаток выбирают с учетом первоначальных размеров заготовки и конечных размеров балки, в некоторых случаях оно может достигать тринадцати. Для большинства балок используют строительную конструкционную сталь – углеродистые и в особых случаях низколегированные. К ним относятся С255, С390К, С440Д, С345Т и пр. Все эти марки сталей обладают отличной свариваемостью (первая категория, без ограничений по технологии), такое качество делает двутавры 25К1 незаменимыми при строительстве легких сборно-разборных конструкций торговых и промышленных помещений.
Для балок, работающих в условиях повышенного поверхностного износа, применяются цементируемые стали с содержанием углерода 15-25% и некоторые марки легированных сталей (15ХФ, 18Х2Н4ВА, 30ХГТ и пр.). По степени точности линейных размеров балки разделяются на обычные и высокоточные, последние нашли применение в машиностроении.
Колонная балка 25К1: поперечное сечение, размеры полки, стенки и средняя толщина полки, радиус должны соответствовать указанным размерам в мм на чертеже.
