Балка 25 К3
- Площадь поперечного сечения стальной колонной балки 25К3 в см/кв = 102,21
- Масса колонной балки 25 К3 в кг, 1 п/метра m = 80,2 кг. Высота стальной балки h = 253 мм
- Ширина полки балки b = 251,0 мм
- Толщина стенки двутавровой балки s = 10,0 мм
- Средняя толщина полки балки двутавровой t – 15,5 мм
- Длина балки 25 К3 от 4-12 м (доп. откл. +40-80 мм) (мерной, немерной, кратной мерной длины) по ГОСТу допускается изготовления балки длиной более 12 м ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ.

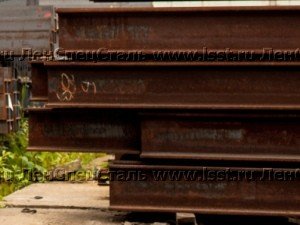

Балка двутавровая 25К3
Балка колонного типа, отличается увеличенными размерами толщины полок и толщины стенок. Используется как самостоятельный или составной конструктивный элемент строительных конструкций, может применяться в качестве несущего основания различных агрегатов в легкой, пищевой и химической промышленности. Изготавливается из строительных сталей (углеродистых или низколегированных), обладает хорошей свариваемостью, сварка возможна в любых условиях и любыми способами без обязательного использования специальных технологий и приспособлений. Горячекатаного способа изготовления согласно СТО АСЧМ 20-93.
В некоторых случаях для балок, работающих в сложных условиях, используются улучшаемые стали (среднеуглеродистые, процент углерода 0,1 0,3%; хромистые без бора 40Х, 45Х, 50Х и хромистые, содержащие бор 30ХРА, 40ХРА). Для улучшения характеристик металла его подвергают специальной высокотемпературной обработке – закалка и высокий отпуск. Такие стали имеют повышенную текучесть – возрастают максимально допустимые динамические нагрузки, появление эффекта усталости значительно отдаляется. Используются для работы с механизмами и агрегатами, имеющими большой вес и создающими существенные вибрации.
Основными производителями колонной балки 25 К3 в России это ОАО "НТМК", ОАО "ЧМК".
Поперечное сечение размеры полки, стенки и средняя толщина полки, радиус стальной колонной балки 25К3, должно соответствовать указанным размерам в мм на чертеже.
