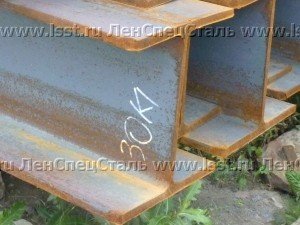

Балка 30 К1 09Г2С-12
Технические условия балки 30 К1 09Г2С-12 колонной двутавровой с параллельными гранями полок соответствуют ГОСТ 26020-83, ГОСТ 19425-74 и СТО АСЧМ 20-93:
- Вес балки 30К1 в кг, 1 п/метра m= 84,8 кг
- Высота стальной балки №30К1 h = 296,0 мм
- Ширина полки балки 30К1 b = 300,0 мм
- Толщина стенки двутавровой балки s = 9,0 мм
- Средняя толщина полки балки двутавровой t – 13,5 мм
Технические условия стальной двутавровой балки 30К1 по СТО АСЧМ 20-93:
- Вес балки 30К1 СТО АСЧМ 20-93 в кг, 1 п/метра m = 87,0 кг
- Высота стальной балки №30К1 СТО АСЧМ 20-93 h = 298,0 мм
- Ширина полки балки 30К1 СТО АСЧМ 20-93 b = 299,0 мм
- Толщина стенки двутавровой балки s = 9,0 мм
- Средняя толщина полки балки двутавровой t – 14,0 мм
Балка 30 К1 (двутавр 30 К1) 09Г2С-12 c345
Производитель выполняет испытания физических характеристик и проверку линейных размеров сортамента, универсальные испытательные машины отвечают требованиям ГОСТа 28840. По линейным размерам балка 30 К1 (двутавр 30 К1) 09Г2С-12 c345 проверяется штангенциркулями (ГОМТ 166), микрометрами (ГОСТ 6507), допускаются к использованию другие инструменты, которые обеспечивают регламентируемую точность замеров. Балка применяется в различных нагруженных инженерных конструкция, может использоваться во время строительства промышленных зданий большой полезной площади. Изготавливается из сталей обыкновенного качества, может проходить термическую обработку, режимы и параметры обработки определяются производителем. Потребитель может потребовать изменения линейных размеров и полей допусков с учетом собственных условий использования изделия.
В период подготовки испытаний обираются образцы согласно описанным в стандарте методам, при определении начальной площади поперечного сечения образца измерение линейных размеров должно выполняться с точность ±0,5%, размеры необходимо проверять в трех местах и принимать во внимание во время расчетов среднее арифметическое значение. Во время пересчета относительного удлинения при разрыве образца место разрыва условно переносится к середине, по всей длине образца рекомендовано делать метки на расстоянии 5 мм. На монопластические металлы метки наносятся способами, которые гарантируют исключение нарушения его физических характеристик. Предел пропорциональности определяется по разработанным формулам с использованием показателей тензометра. Некоторые методы предусматривают применять графический способ по начальному участку диаграммы, диаграмма записывается электрическими силоизмерителями.
