Балка 35 Б2
Поперечное сечение размеры полки, стенки и средняя толщина полки, радиус двутавровой стальной балки 35Б2 по ГОСТ 26020-83, должно соответствовать указанным размерам в мм, на чертеже.
Все замеры для контроля точности балки производится в 500 мм от любого торца балки 35 Б2 согласно ГОСТ 8239-89.
- Масса балки 35Б2 по ГОСТ 26020-83 в кг, 1 п/метра m = 43,3 кг (доп. откл. по массе 1 п/м +3; -5%)
- Высота стальной балки 35Б2 h = 349,0 мм (ГОСТ 26020-83)
- Ширина полки балки 35Б2 b = 155,0 мм (ГОСТ 26020-83)
- Толщина стенки двутавровой балки 35Б2 s = 6,5 мм (ГОСТ 26020-83)
- Средняя толщина полки балки 35Б2 двутавровой t – 10,0 мм (ГОСТ 26020-83)
- Длина балки 35 б2 от 4-12 м (доп. откл. +30-80 мм) (мерной, немерной, кратной мерной длины) по ГОСТ допускается изготовление балки длиной более 12 м ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ
- Кривизна 35 Б2 двутавровой балки не должна превышать 0,2 % длины
Технические условия, вес, размеры масса погонного метра балки 35Б2 по СТО АСЧМ 20-93:
- Масса балки 35Б2 по СТО АСЧМ 20-93 в кг, 1 п/метра m= 49,4 кг
- Высота стальной балки 35Б2 h = 350,0 мм
- Ширина полки балки 35Б2 b = 175,0 мм
- Толщина стенки двутавровой балки 35Б2 s = 7,0 мм
- Средняя толщина полки балки 35Б1 двутавровой t – 11,0 мм
- Длина балки 35 б2 от 4-12 м
- Кривизна 35 Б2 двутавровой балки не должна превышать 0,2 % длины

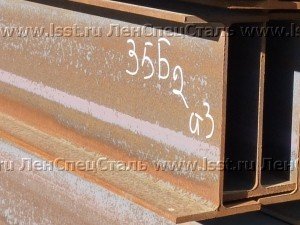

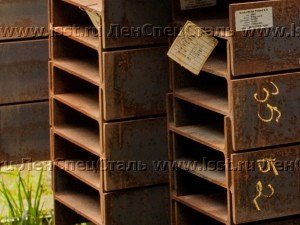

Балка двутавровая 35 Б2 ГОСТ 26020-83, СТО АСЧМ 20-93
Балки обыкновенной ширины, толщина стенки и полок увеличена – значительно повышается сопротивляемость на изгиб и сжатие. Балки горячекатаные, с наклонными полками, соответствуют нормативам ГОСТ 26020-83 и СТО АСЧМ 20-93, на каждую наносится маркировка с указанием марки и стали изготовления. Изготавливаются мерной стандартной длины от 4 метров до 12 метров. Есть возможность изменения линейных размеров в соответствии с индивидуальной спецификацией заказчика. Применяется для сооружения различных строительных и технических конструкций, материал изготовления – строительные стали. Универсального назначения, в отдельных случаях может изготавливаться из улучшенных или легированных сталей.
Для использования балок в металлургическом производстве используются жаростойкие стали 20Х23Н18. Чем выше процентное содержание хрома – тем большую температуру выдерживает балка. При содержании хрома до 15% балка может выдерживать температуру до +900°С, при этом показатели физической прочности понижаются менее чем на 10%. Жаростойкие стали квалифицируют по начальной температуре процесса ускоренного окисления металла. Обладают большой устойчивостью против химического разложения в агрессивных газовых средах.
Основные производители балки 35Б2 нормальной двутавровой с параллельными гранями полок ОАО "НТМК", ОАО "ЧМК".
