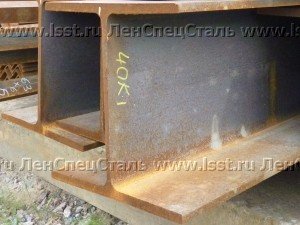

Балка 40 К1
Технические условия балки 40К1 колонной двутавровой с параллельными гранями полок соответствуют ГОСТ 26020-83. и СТО АСЧМ 20-93.
Масса, размеры, вес и технические характеристики стальной двутавровой балки 40К1 по СТО АСЧМ 20-93:
- Вес балки 40К1 в кг, 1 п/метра m = 146,6 кг
- Высота стальной балки №40К1 h = 394,0 мм
- Ширина полки балки 40К1 b = 398,0 мм
- Толщина стенки двутавровой балки s = 11,0 мм
- Средняя толщина полки балки двутавровой t – 18,0 мм
Масса, размеры, вес и технические характеристики стальной двутавровой балки 40К1 по ГОСТ 26020-83:
- Вес балки 40К1 в кг, 1 п/метра m = 138,0 кг
- Высота стальной балки 40К1 h = 300,0 мм
- Ширина полки балки 40К1 b = 400,0 мм
- Толщина стенки двутавровой балки s = 11,0 мм
- Средняя толщина полки балки двутавровой t – 16,5 мм
Балка двутавровая 40 К1 ГОСТ 26020-83, СТО АСЧМ 20-93
Балка колонного типа, изготавливается методом горячего проката из углеродистых или низколегированных сталей, выдерживает значительные осевые продольные нагрузки, имеет невысокую текучесть, возникают минимальные деформации во время длительного воздействия статических нагрузок. Могут быть с параллельными гранями по ГОСТ 26020-83, СТО АСЧМ 20-93, максимальные отклонения по массе не превышают ±4,0%. На каждый профиль нанесен индекс и номер по ГОСТ 7566. Есть обыкновенная и повышенная точность, точность зависит от количества проходов заготовки через калибры прокатного стана. Проверка на соответствие стандартным размерам производится на предприятии через каждые 450-500 тонн проката.
Высота профиля может отклоняться от стандартных размеров на ±4,0 мм, размер ширины полки имеет отклонение на ±3,5 мм. Изготавливается из строительных сталей, максимальное количество углерода не превышает 2,0%. Чем больше углерода, тем хуже балки свариваются, но тем меньше у них коэффициент текучести. Для изготовления балок, которые будут работать в сложных условиях, применяют специальные технологии термической обработки. Состояние кромок и поверхностей балок отвечает ГОСТ 14637-79 и ГОСТ 26523-70, зачищать внешнюю поверхность нельзя больше допущенного отклонения по толщине в минусовую сторону.
Основными производителями колонной балки 40К1 в России это ОАО "НТМК" и ОАО "ЧМК" с 2012 года.
