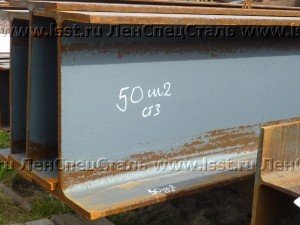

Балка 50 Ш2
Технические условия, вес, размеры балки 50Ш2 ГОСТ 26020-83:
- Вес балки 50Ш2 в кг, 1 п/метра m = 138,7 кг
- Высота стальной балки широкополочной 50Ш2 h = 489,0 мм
- Ширина полки балки 50Ш2 b = 300,0 мм
- Толщина стенки двутавровой балки s = 14,5 мм
- Средняя толщина полки балки двутавровой t – 17,5 мм
Технические условия, вес, размеры балки 50Ш2 по СТО АСЧМ 20-93:
- Вес балки 50Ш2 СТО АСЧМ 20-93 в кг, 1 п/метра m = 138,4 кг
- Высота стальной балки 50Ш2 СТО АСЧМ 20-93 h = 487,0 мм
- Ширина полки балки 50Ш2 СТО АСЧМ 20-93 b = 300,0 мм
- Толщина стенки двутавровой балки s = 14,5 мм
- Средняя толщина полки балки двутавровой t – 17,5 мм
Балка двутавровая 50 Ш2 ГОСТ 26020-83, СТО АСЧМ 20-93
Полки и стенка увеличенной толщины, с широкими полками, способна выдерживать большие нагрузки, не боится скручивания, значительно повышен предел нагрузок на изгиб. Используется в наиболее ответственных местах нагруженных конструктивных элементов, может противостоять динамическим и вибрационным нагрузкам. Устанавливается для укрепления рельсовых путей башенных, козловых и полукозловых кранов, для сооружения погрузочно-разгрузочных эстакад. Может применяться во время строительства больших зданий для производственных цехов, складских и спортивных сооружений. Для изготовления применяются строительные стали различных марок, в случае необходимости придания балкам более качественных характеристик применяются легированные стали.
Для работы в условиях сильного нагрева производят легирование хромом, чем больше процентное содержание хрома, тем при более высоких температурах может функционировать металлическая конструкция. Балки специальные отвечают ГОСТу 19425-74, размеры контролирует производитель через каждые сто прокатных штанг или через 500 тонн проката. Согласно ГОСТ 7566 каждый профиль имеет несмываемую маркировку и индекс – 50М, 50С и т. д. Буквенное обозначение указывает на механические характеристики балки.
